Product Overview
Pemko WING 10 Series Miter Returns

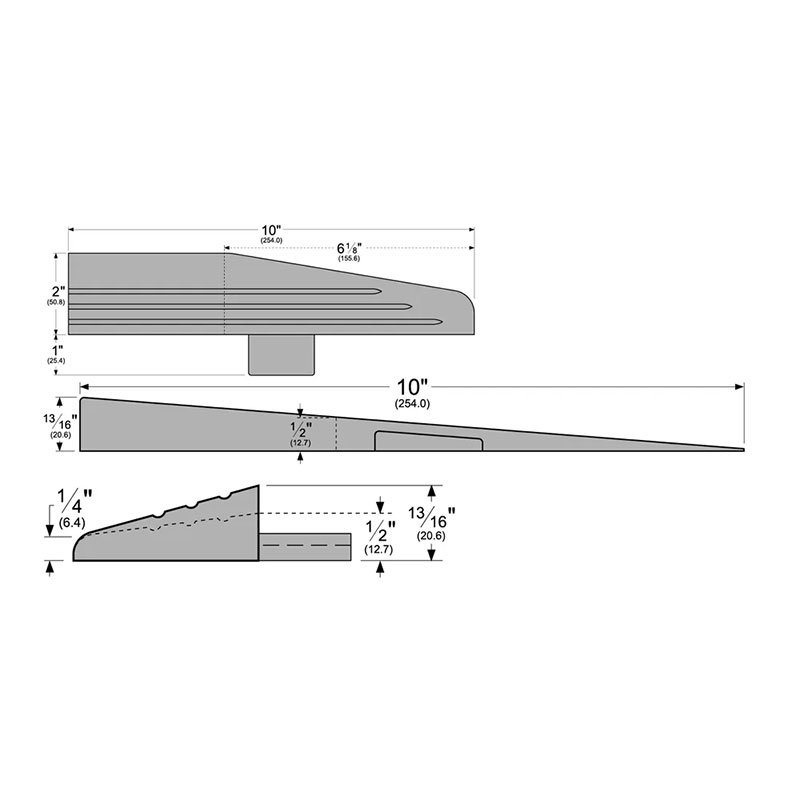

The WING10 Series Miter Returns are 10" wide cast aluminum "wings" designed to fit into the end of a modular ramp threshold assembly. They provide a neat and tight-fitting solution, replacing traditional mitering methods. Please note that these miter returns are not ADA compliant. These miter returns are BHMA certified and fire-rated for positive pressure.
- For modular ramp thresholds (thresholds, ramps, and other assemblies not included)
- Sold as a pair: 1ea. left-hand (WING10LH) + 1ea. right-hand (WING10RH)
- Wings fit into each end of modular ramp threshold assembly, and are fastened to ramp mid sections with self-tapping machine screws
- Cast aluminum
- Match-drilled
- Not ADA-compliant
- Handed from the low end and are determined by which side of ramp it fits into
- Can be trimmed to fit ramp assembly
- Closes off ends of ramps up to 13/16"
- Neat, tight-fitting, and compact design
- Replaces traditional mitering methods
- Mill finish (optional Pemkote skid resistant finish)
- Pemkote™ is highly recommended for all threshold assemblies, especially exterior conditions where moisture may be present. Pemkote Meets Requirements of: ASTM D 2047 & Federal Specifications P-F-430C.
Finishes
- A – Mill Finish Aluminum Aluminum
- AK – PemKote Skid Resistant Surfacing Aluminum
| Brand | |
|---|---|
| Finishes |
AK - Mill Finish Aluminum w/ PemKote, A - Mill Finish Aluminum |
| ADA Compliance |
Non ADA Compliant |
| Buy American Act Compliance |
Meets Buy American Act - Made in USA |
